VFIO框架源码分析（六）- NVIDIA vGPU驱动剖析（上）：前端-后端架构与初始化

引言与整体框架

NVIDIA vGPU技术是数据中心GPU虚拟化的行业标杆，它允许将单块物理GPU的强大能力“分割”并同时赋能给多个虚拟机。nvidia-vgpu-vfio 内核模块是实现这一魔法的关键组件，它扮演着连接NVIDIA专有GPU驱动与Linux标准VFIO/MDEV虚拟化框架的“适配器”角色。

本文（上篇）将基于NVIDIA-Linux-x86_64-460.73.01-grid-vgpu-kvm版本，深入分析nvidia-vgpu-vfio驱动的顶层设计，重点解读其精妙的“前端-后端”解耦架构，以及在模块初始化和探测（Probe）阶段，它是如何与NVIDIA核心驱动建立通信、并向Linux内核注册自身虚拟化能力的。

核心分析：解耦的“前端-后端”架构

nvidia-vgpu-vfio驱动最核心的设计思想就是解耦。它将自身定位为一个轻量级的“前端”，负责处理所有与内核MDEV/VFIO框架相关的标准化交互，而将所有复杂、专有的GPU虚拟化逻辑交由一个强大的“后端”——即NVIDIA的核心资源管理器（Resource Manager, RM）来处理。这两者之间的通信桥梁是一套定义清晰的操作函数集（Operations）。

模块的入口函数nv_vgpu_vfio_init完美地体现了这一点。它主要执行两个关键动作：

1. 建立与后端的通信 (nvidia_vgpu_vfio_set_ops): 前端驱动调用此函数，并传入一个空的vgpu_vfio_ops结构体指针。后端驱动（即open-gpu-kernel-modules中的实现）会填充这个结构体，将自己实现的一系列核心功能函数（如vgpu_create、vgpu_delete等）的地址赋值给它。这一步完成后，前端就拥有了一张可以指挥后端的“API列表”。

2. 向内核注册自身 (nv_vgpu_probe): 建立通信后，驱动开始与内核交互。当物理GPU被nvidia主驱动探测到时，nv_vgpu_probe会被调用，它的核心任务是调用mdev_register_device，正式向MDEV框架“宣告”：这块物理GPU支持虚拟化，并指定了vgpu_fops作为管理其虚拟设备（即vGPU实例）的操作接口。

分步详解：初始化与能力注册

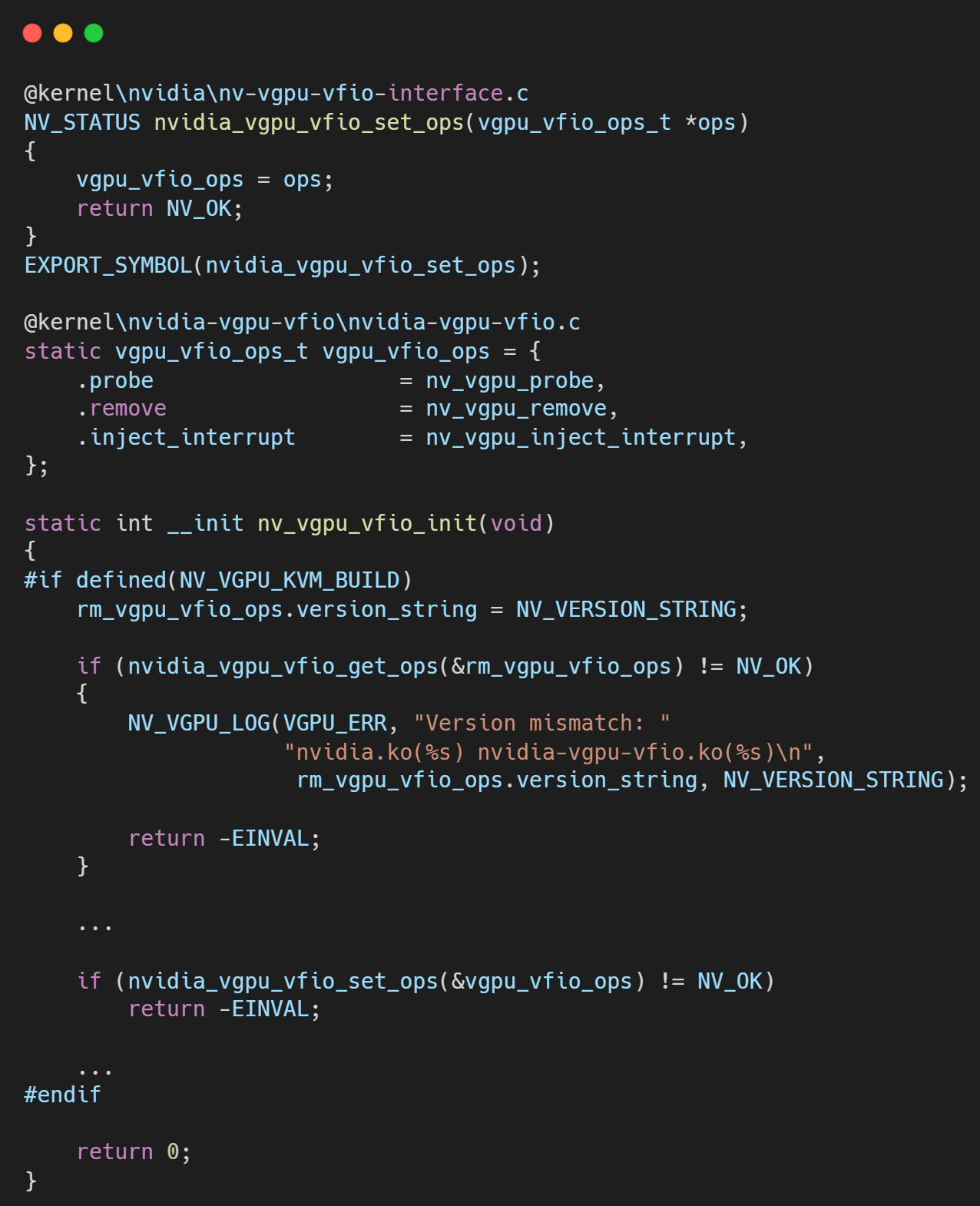

1. 后端接口的获取 (nvidia_vgpu_vfio_set_ops)

这是整个驱动架构的基石。前端通过nvidia_vgpu_vfio_get_ops从后端获取了一系列函数指针。这些函数构成了前端操作vGPU所需的所有原语，例如：

• vgpu_create: 请求后端创建一个vGPU实例。
• vgpu_delete: 请求后端销毁一个vGPU实例。
• vgpu_bar_info: 获取vGPU虚拟BAR空间的信息。
• vgpu_get_name, get_description, get_instances: 查询特定vGPU类型的元数据，这些信息会被展示在sysfs中，供管理员查看和选择。

所有这些函数的具体实现，都位于open-gpu-kernel-modules驱动中。这种设计使得VFIO适配层（前端）可以保持相对稳定，而NVIDIA可以独立地在后端迭代其复杂的GPU虚拟化技术。

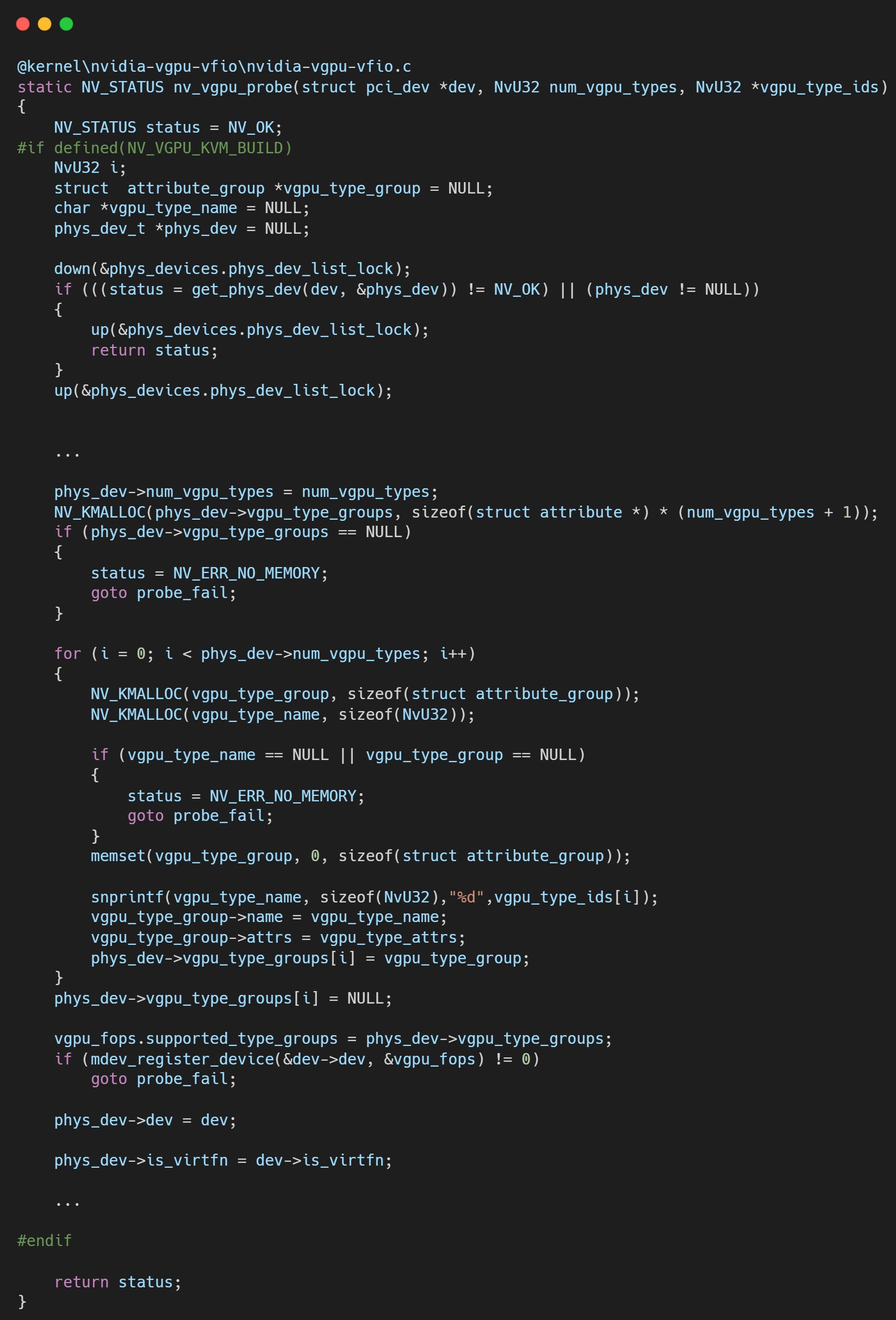

2. MDEV父设备的注册 (nv_vgpu_probe)

当GPU物理设备准备就绪时，nv_vgpu_probe函数会被执行，它负责将GPU注册为一个可以承载MDEV虚拟设备的“母体”。

• 调用 mdev_register_device: 这是向MDEV框架注册的核心调用。
• 传递 vgpu_fops: 在注册时，驱动传递了vgpu_fops这个关键的结构体。vgpu_fops定义了当用户通过sysfs对这个父设备进行操作时，内核应该调用哪些函数。例如，当用户执行echo $UUID > create命令时，MDEV框架就会调用vgpu_fops中指定的.create函数。

至此，nvidia-vgpu-vfio驱动的初始化和注册流程全部完成。它成功地搭建了与后端核心驱动的通信桥梁，并以一个标准MDEV父设备的面貌融入了Linux内核。

总结

NVIDIA vGPU驱动向我们展示了一个工业级驱动的优雅设计：

1. 清晰的职责分离: nvidia-vgpu-vfio作为前端，专注于适配Linux内核接口；NVIDIA RM作为后端，专注于实现核心虚拟化逻辑。
2. 接口驱动的设计: 通过一套标准的操作函数集ops进行通信，实现了前后端的完美解耦，提高了代码的可维护性和扩展性。
3. 标准化的集成: 严格遵循MDEV框架的要求，通过mdev_register_device将自身注册为一个标准的父设备，为后续创建和管理vGPU实例铺平了道路。

在下一篇文章中，我们将深入vgpu_fops的内部，探究一个vGPU实例从创建、被虚拟机使用到最终销毁的完整生命周期。
