VFIO框架源码分析（七）- NVIDIA vGPU驱动剖析（下）：虚拟设备生命周期与I/O实现

引言与整体框架

在上篇中，我们分析了nvidia-vgpu-vfio驱动如何通过一个精巧的“前端-后端”架构完成初始化，并向Linux MDEV框架注册了其GPU虚拟化能力。这个注册过程的核心是提供了一个名为vgpu_fops的操作函数集。

本文（下篇）将聚焦于vgpu_fops，详细剖析一个vGPU实例从诞生到被虚拟机（VM）实际使用，再到最终销毁的完整生命周期。我们将看到，用户空间的每一个VFIO操作，是如何通过vgpu_fops中的函数，最终被精确地转发和实现。

核心分析：vGPU生命周期管理者vgpu_fops

vgpu_fops是nvidia-vgpu-vfio驱动的核心，它是一个mdev_driver_ops结构体，实现了MDEV框架要求的所有回调函数。它定义了对vGPU实例进行全生命周期管理以及数据交互所需的一切。从用户在sysfs中创建vGPU，到QEMU通过VFIO ioctl/mmap等接口操作vGPU，所有行为的入口点都在这里。

分步详解：从创建到高性能I/O

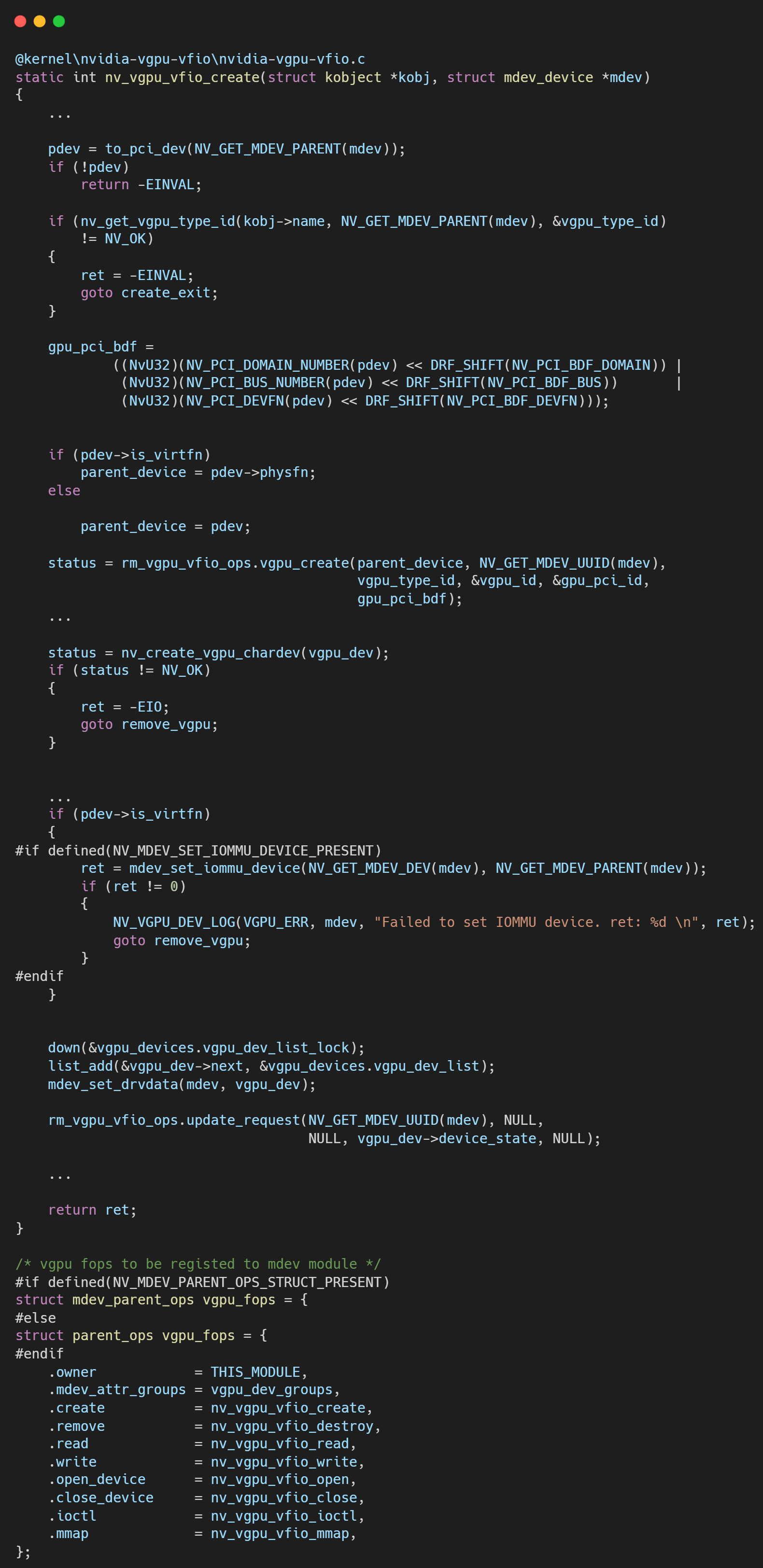

1. vGPU的诞生 (.create -> nv_vgpu_vfio_create)

当管理员向sysfs的create文件写入一个UUID时，MDEV框架会调用.create回调，即nv_vgpu_vfio_create。此函数负责vGPU实例的创建和初始化：

• 后端调用: 它首先通过rm_vgpu_vfio_ops.vgpu_create调用后端接口，请求NVIDIA核心驱动（RM）分配实际的GPU资源并创建一个vGPU实例。
• 内核集成: 后端成功返回后，前端会执行一系列标准化集成工作，包括：
  • nv_create_vgpu_chardev: 为该vGPU创建一个字符设备。
  • mdev_set_iommu_device: 将该vGPU设备与IOMMU关联起来，确保DMA访问的安全性。
  • mdev_set_drvdata: 将vGPU的私有数据结构与MDEV设备关联，方便后续操作。

2. vGPU的启用 (.open_device -> nv_vgpu_vfio_open)

当QEMU/VFIO打开vGPU设备文件描述符时，.open_device回调，即nv_vgpu_vfio_open会被触发。这标志着虚拟机即将开始使用该vGPU。

• 启动vGPU: 一个关键操作是调用后端的rm_vgpu_vfio_ops.vgpu_start函数，通知核心驱动，该vGPU实例已被激活，可以开始处理来自虚拟机的指令。
• 事件通知: 它还会通过vfio_register_notifier注册事件通知，用于处理中断等异步事件。

3. vGPU的数据交互 (I/O操作)

这是体现vGPU性能和功能的核心部分，主要由.read, .write, 和 .mmap处理。

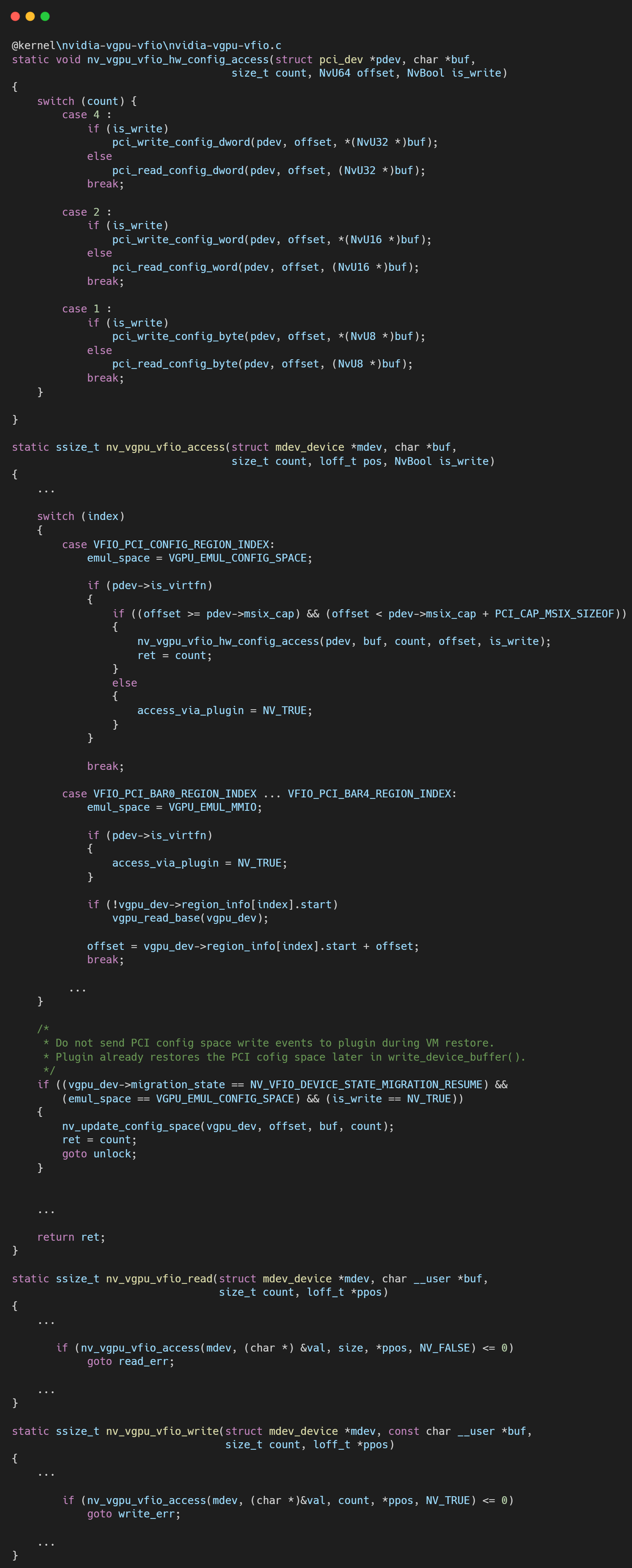

• 寄存器访问 (.read/.write -> nv_vgpu_vfio_access): 此函数是一个分发器，根据访问的Region（区域）执行不同逻辑：
  • PCI配置空间 (VFIO_PCI_CONFIG_REGION_INDEX): 请求被转发到nv_vgpu_vfio_hw_config_access，它通过pci_read/write_config_dword直接读写真实的PCI配置空间寄存器。这表明NVIDIA vGPU为VM提供了高度仿真的PCI设备视图。
  • BAR空间 (VFIO_PCI_BARx_REGION_INDEX): 请求被转发到vgpu_read_base等函数，这会访问由后端驱动维护的虚拟BAR空间缓存（vgpu_dev->vconfig），实现了对设备MMIO空间的虚拟化。

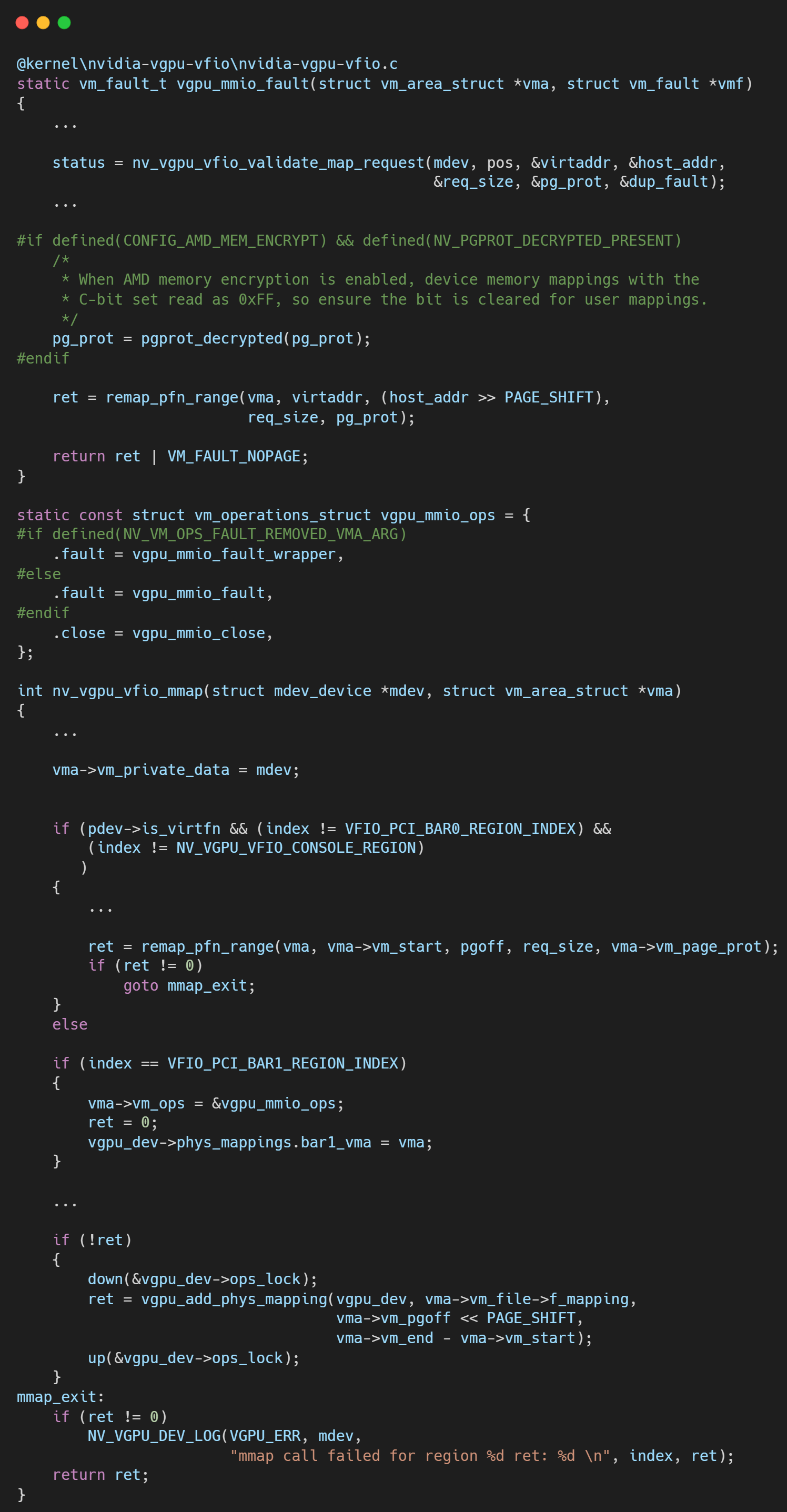

• 高性能显存访问 (.mmap -> nv_vgpu_vfio_mmap): 这是图形性能的关键。当QEMU请求mmap vGPU的显存BAR（通常是BAR1）时，nv_vgpu_vfio_mmap被调用。
  • 它为VMA（Virtual Memory Area）设置了vgpu_mmio_ops操作集。
  • 这个操作集的核心是vgpu_mmio_fault函数。这是一个缺页处理函数 (Page Fault Handler)。这意味着vGPU的显存映射采用了按需分页 (On-demand Paging)的高级技术。只有当虚拟机首次访问某块显存时，才会触发缺页中断，然后由vgpu_mmio_fault函数动态地为其建立物理映射。这种方式极大地优化了内存开销和映射效率，是实现高性能vGPU的基石。

总结

vgpu_fops操作集完美地展示了一个生产级MDEV驱动如何将标准的VFIO操作映射到底层复杂的硬件虚拟化逻辑上：

1. 完整的生命周期管理: 通过.create, .open_device, .close_device, .remove等回调，实现了vGPU从创建、激活、关闭到销毁的全程管理。
2. 精确的I/O虚拟化: 通过nv_vgpu_vfio_access分发器，对PCI配置空间和BAR空间提供了不同层次的虚拟化，兼顾了仿真度和性能。
3. 极致的性能优化: mmap的实现采用了先进的按需分页技术，通过缺页中断动态建立显存映射，这是支撑vGPU高性能图形渲染和计算的核心所在。

综合上下两篇文章，我们看到nvidia-vgpu-vfio驱动通过其解耦的架构和对VFIO/MDEV接口的精巧实现，成功地将NVIDIA强大的GPU虚拟化能力，融入到了开放的Linux虚拟化生态之中。
