VFIO框架源码分析（十）- QEMU VFIO 中断机制从 INTx 到 MSI-X 的模拟演进

简介与背景

中断是设备与 CPU 通信的命脉。

在直通场景下，硬件产生物理中断，必须准确、低延迟地投递给虚拟机的 vCPU。

QEMU 必须模拟 PCI 规范定义的三种中断模式：INTx（传统电平中断）、MSI（消息中断）和 MSI-X（扩展消息中断）。

其中，MSI-X 是现代高性能网卡和存储控制器的标配。

如果中断处理路径过长（例如经过 QEMU 用户态转发），会带来巨大的性能抖动。

因此，利用 KVM 的 irqfd 机制实现内核态直通是 QEMU VFIO 的核心优化点。

逐层代码拆解

当 Guest OS 加载驱动并尝试启用 MSI-X 时（写入 PCI 配置空间的 MSI-X Enable 位），QEMU 的配置空间拦截逻辑会捕获这一写操作，并调用 vfio_msix_enable。

准备阶段：vfio_prepare_kvm_msi_virq_batch

MSI-X 向量可能多达 2048 个。如果逐个配置路由，会产生大量系统调用。

QEMU 引入了批量处理机制。此函数初始化一个事务上下文，后续的路由更新操作会先在用户态缓存，最后一次性提交给 KVM。

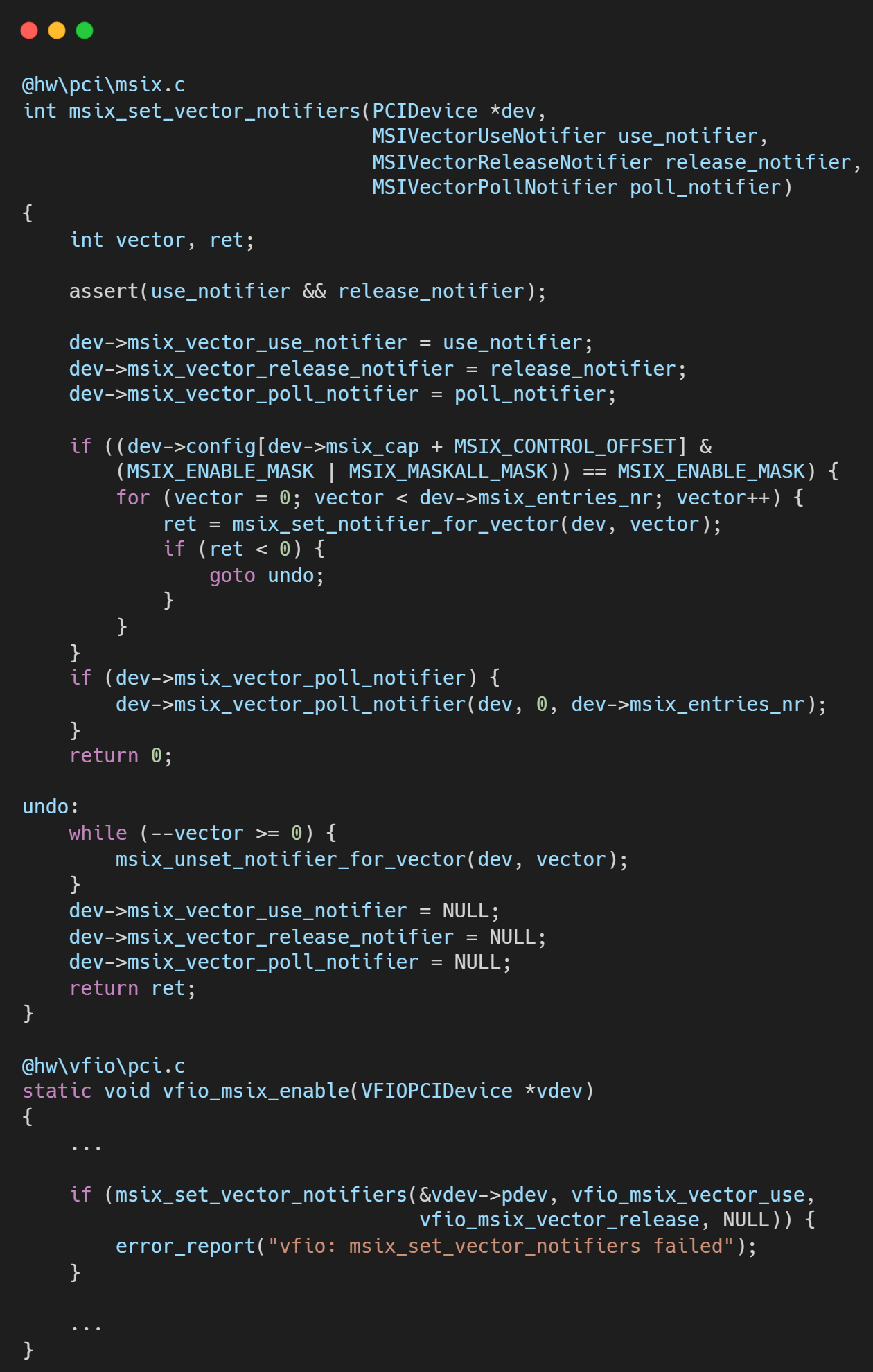

注册通知器：msix_set_vector_notifiers

QEMU 的 MSI-X 模拟层（hw/pci/msix.c）并不知道后端是 VFIO。VFIO 必须主动注册回调。

触发时机:

当 Guest 驱动为某个 MSI-X 向量填入地址/数据并解除屏蔽（Unmask）时，触发 use 回调。

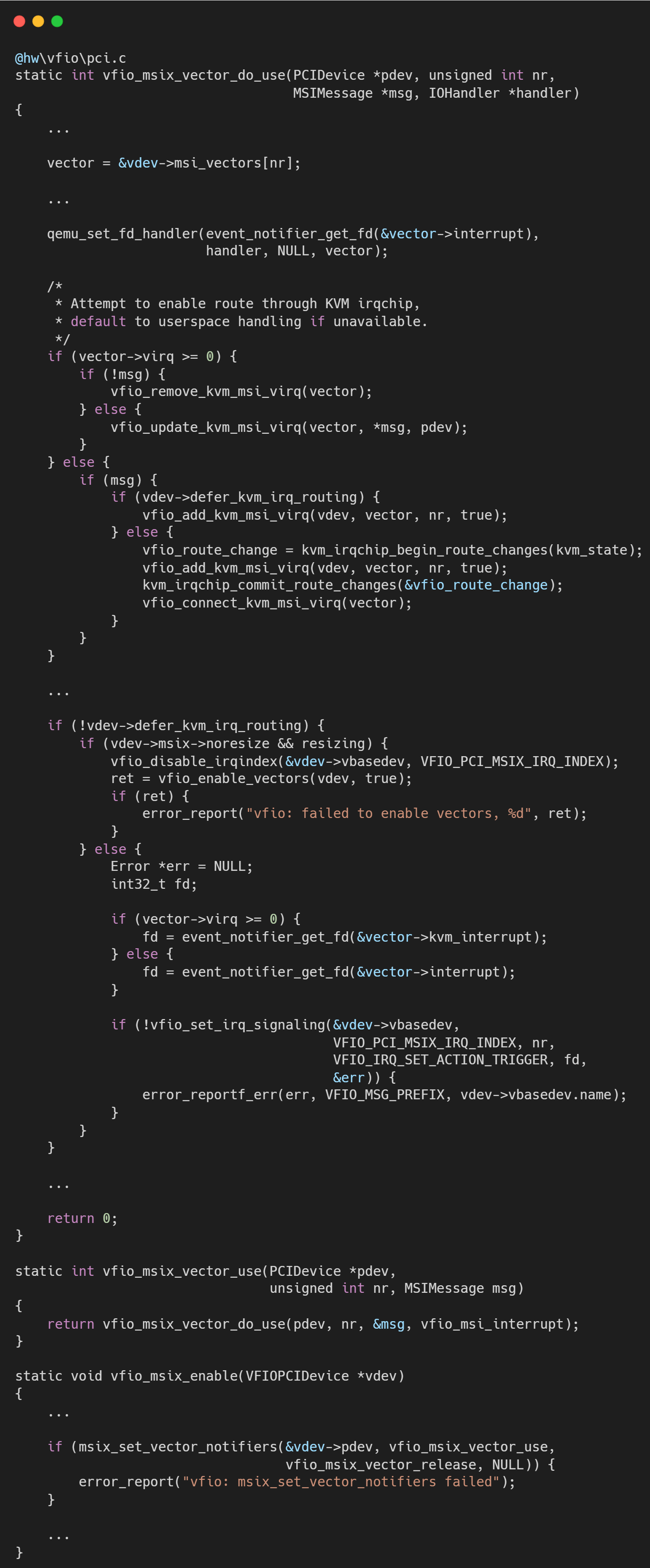

建立直通路径：vfio_msix_vector_do_use

这是中断路径建立的“施工现场”。

EventFD 创建:

为该向量创建一个 eventfd。这是一个跨进程/内核通信的轻量级句柄。

VFIO 触发源配置:

QEMU 告诉 Host 内核：“当硬件产生这个索引的 MSI-X 中断时，去 signal 这个 eventfd”。

QEMU 告诉 KVM：“如果你在那个 eventfd 上看到了信号，就向 Guest 的这个 vCPU 发送一个 MSI 中断消息（包含 Guest 期望的 Address 和 Data）”。

这就是 irqfd 机制。中断路径变成了：Hardware -> Host ISR -> EventFD -> KVM -> Guest vCPU。完全绕过了 QEMU 用户态，极大降低了上下文切换开销。

异常处理与降级

如果 KVM irqfd 设置失败（例如系统资源不足），VFIO 会回退到用户态注入模式。即硬件中断唤醒 QEMU 线程，QEMU 线程再调用 ioctl(KVM_IRQ_LINE) 注入中断。

这种模式延迟很高，是尽量避免的。

总结

VFIO 的中断机制展示了虚拟化性能优化的极致。

通过 eventfd 将 VFIO（生产者）和 KVM（消费者）拼接在一起，形成了一条内核态的高速通道。

vfio_msix_enable 及其辅助函数的主要工作，就是通过精细的“接线”工作，搭建起这条看不见的神经系统，确保 Guest 内的高吞吐量业务不会被中断延迟所拖累。
