VFIO框架源码分析（二）- PCI设备的生命周期管理

引言与整体框架

在上一篇文章中，我们分析了VFIO的核心框架层，它定义了一套通用的、层次化的设备管理模型（Container -> Group -> Device）。然而，这个核心层是与具体总线无关的。为了管理真实世界中的设备，VFIO需要针对特定总线的驱动程序来实现其定义的 vfio_device_ops 接口。vfio-pci 就是这一理念下最重要的实现，它专门负责管理PCI/PCIe设备，是实现设备直通的关键工作模块。

本文将深入解析 vfio-pci 驱动的内部工作机制，从一个PCI设备如何被该驱动“捕获”，到用户空间（如QEMU）如何通过 vfio_pci_ops 接口查询设备信息、配置中断、并最终实现高性能的I/O访问。

核心分析：vfio_pci_init 与驱动绑定

vfio-pci 作为一个标准的PCI驱动程序，其入口点是 vfio_pci_init 函数。此函数的核心任务是向Linux内核的PCI子系统注册一个 pci_driver 结构体，即 vfio_pci_driver。

当用户通过 sysfs 将一个PCI设备从其原始驱动解绑，并绑定到 vfio-pci 驱动时，PCI核心会调用 vfio_pci_driver 中注册的 .probe 回调函数——vfio_pci_probe。此函数是设备生命周期的起点，负责将一个物理PCI设备转化为VFIO框架可识别和管理的 vfio_device。

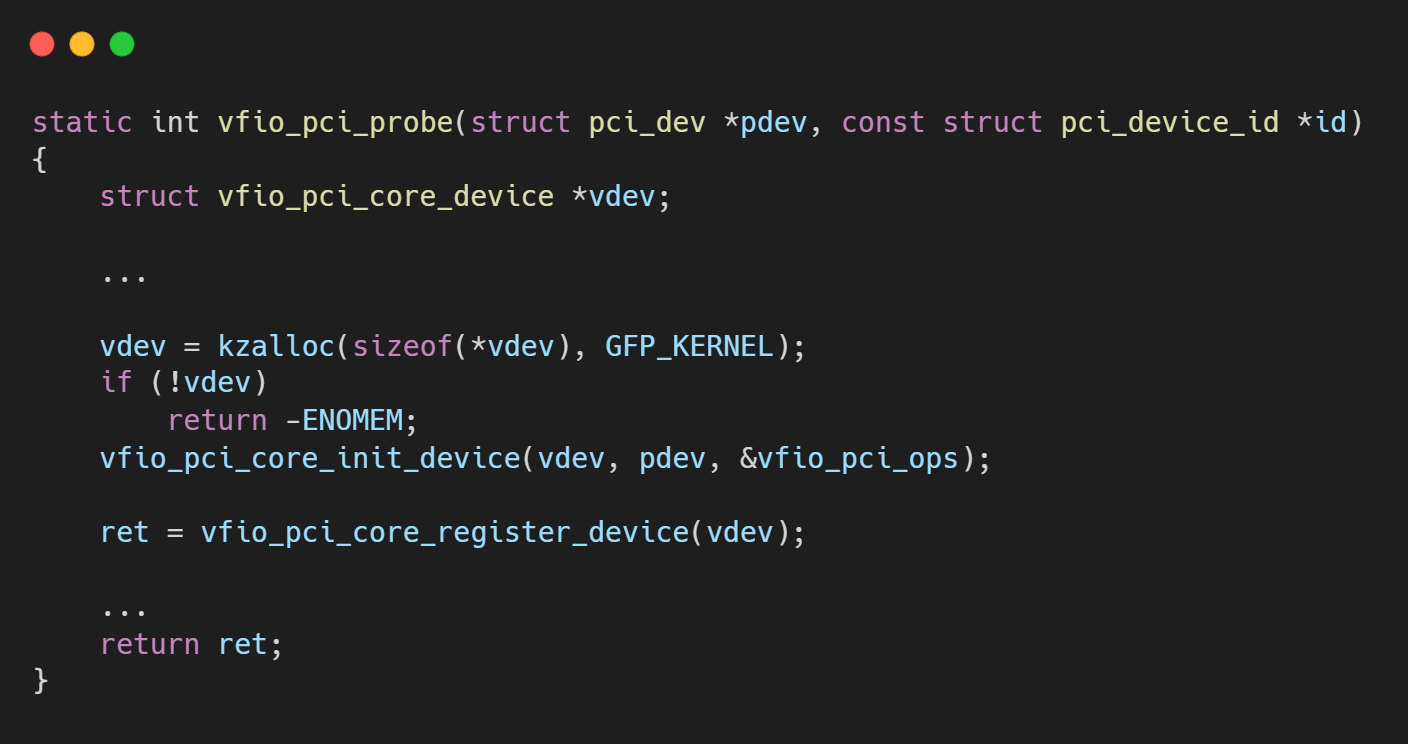

vfio_pci_probe 的关键步骤如下：

1. 初始化设备操作集: 在 vfio_pci_core_init_device 函数中，将 vfio_pci_ops 这个包含了所有PCI设备具体操作的函数指针集，赋值给 vfio_device 结构。自此，来自VFIO核心层的通用设备操作请求，就能准确地路由到 vfio-pci 的具体实现中。
2. 创建并注册VFIO Device: 这是最核心的一步。它会创建一个 vfio_device 实例，并通过 vfio_pci_core_register_device 将其与物理设备关联起来，并挂载到上一步获取的 vfio_group 中。

分步详解：vfio_pci_ops 的实现

vfio_pci_ops 是连接VFIO核心与PCI物理设备的桥梁，它实现了用户空间对设备进行完整控制所需的所有接口。

设备打开与初始化 (open_device)

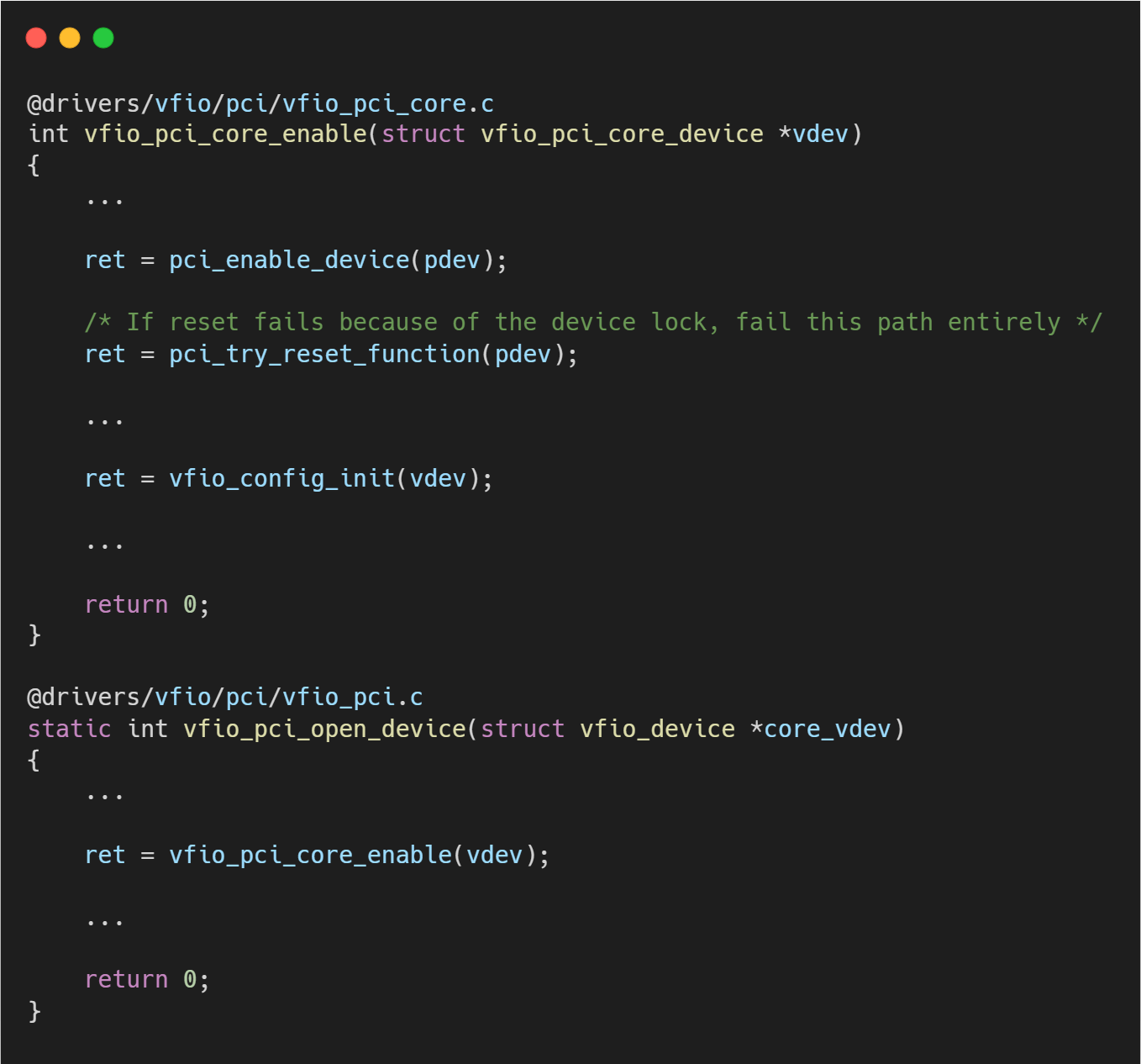

当用户空间通过 VFIO_GROUP_GET_DEVICE_FD ioctl 第一次打开设备时，vfio_pci_open_device 函数会被调用。它会触发 vfio_pci_core_enable，执行关键的设备初始化操作：

• pci_enable_device: 激活设备，为其分配资源。
• pci_try_reset_function: 尝试对设备执行Function-Level Reset (FLR)，使其处于一个干净的初始状态。
• vfio_config_init: 读取设备的PCI配置空间，并将其完整内容缓存到内核内存中（vdev->vconfig）。这一步至关重要，因为它为后续模拟和虚拟化配置空间访问提供了基础。

核心控制接口 (ioctl)

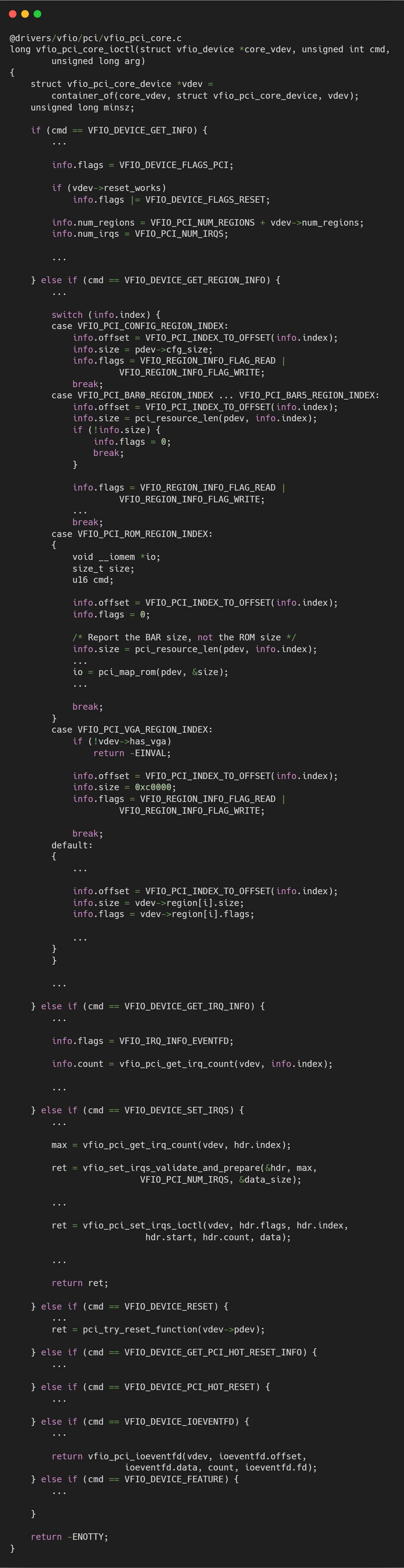

ioctl 是用户空间对设备进行配置和管理的主要手段，由 vfio_pci_core_ioctl 函数处理。

• 资源发现:
  • VFIO_DEVICE_GET_INFO: 获取设备信息，如它拥有的Region数量和IRQ数量。
  • VFIO_DEVICE_GET_REGION_INFO: 获取特定Region（如Config Space、BAR0-5、Expansion ROM）的详细信息，包括偏移、大小、标志位等。
  • VFIO_DEVICE_GET_IRQ_INFO: 获取设备支持的中断类型（INTx, MSI, MSI-X）及其数量。 QEMU等VMM利用这些接口来探测和理解物理设备的布局，以便在虚拟机中模拟出一个相同的虚拟设备。

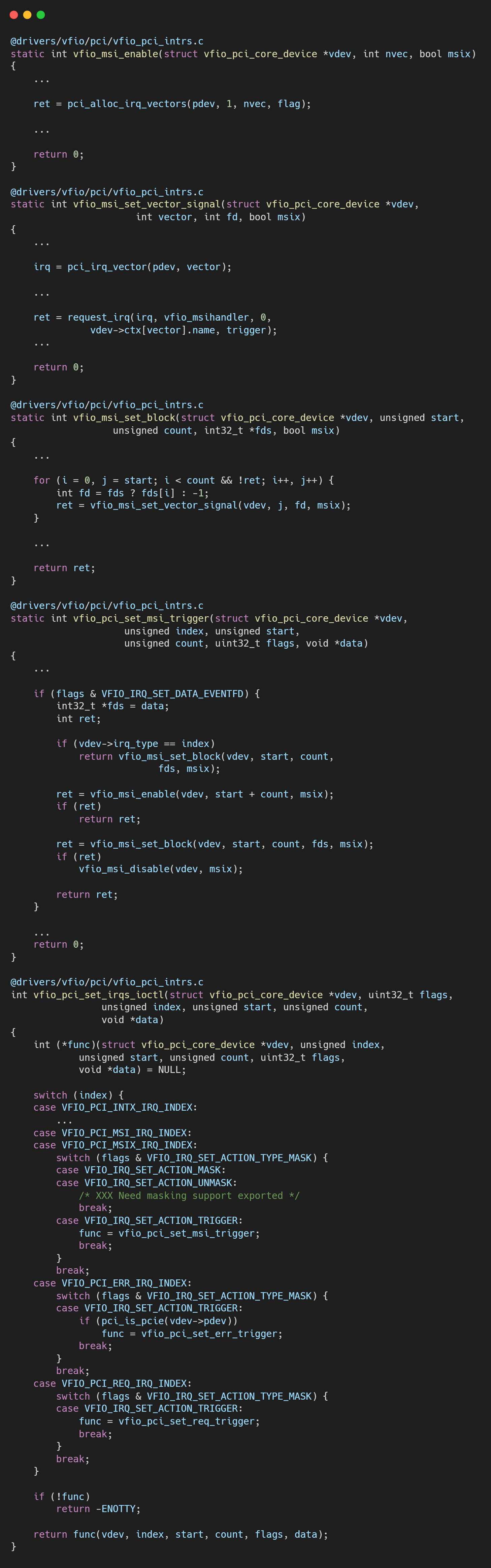

• 中断配置 (VFIO_DEVICE_SET_IRQS):

  这是 ioctl 中最复杂但也是最核心的功能，它允许用户空间精细地控制设备的中断行为。其核心是实现了基于 eventfd 的中断通知机制。

  1. 用户空间创建一个或多个 eventfd 文件描述符。
  2. 通过 VFIO_DEVICE_SET_IRQS ioctl，并使用 VFIO_IRQ_SET_DATA_EVENTFD 标志，将这些 eventfd 与设备的特定硬件中断向量关联起来。
  3. vfio-pci 内核驱动收到请求后，会向PCIe子系统申请中断资源（pci_alloc_irq_vectors）。
  4. 然后，它调用 request_irq 注册一个内核中断处理函数（如 vfio_msihandler）。
  5. 当物理设备产生硬件中断时，内核的 vfio_msihandler 会被触发。该处理函数的核心任务就是向用户空间传递的 eventfd 发送一个信号。
  6. 在用户空间，一个等待该 eventfd 的线程（如QEMU的I/O线程）会被唤醒。该线程随后可以将这个中断注入到Guest VM中。 如思维导图所述，这一机制完美实现了**“注册中断以及回调函数，用于向VM里注入中断”**的目的。

数据通路：内存映射与I/O (mmap, read, write)

这些接口构成了设备访问的数据平面。

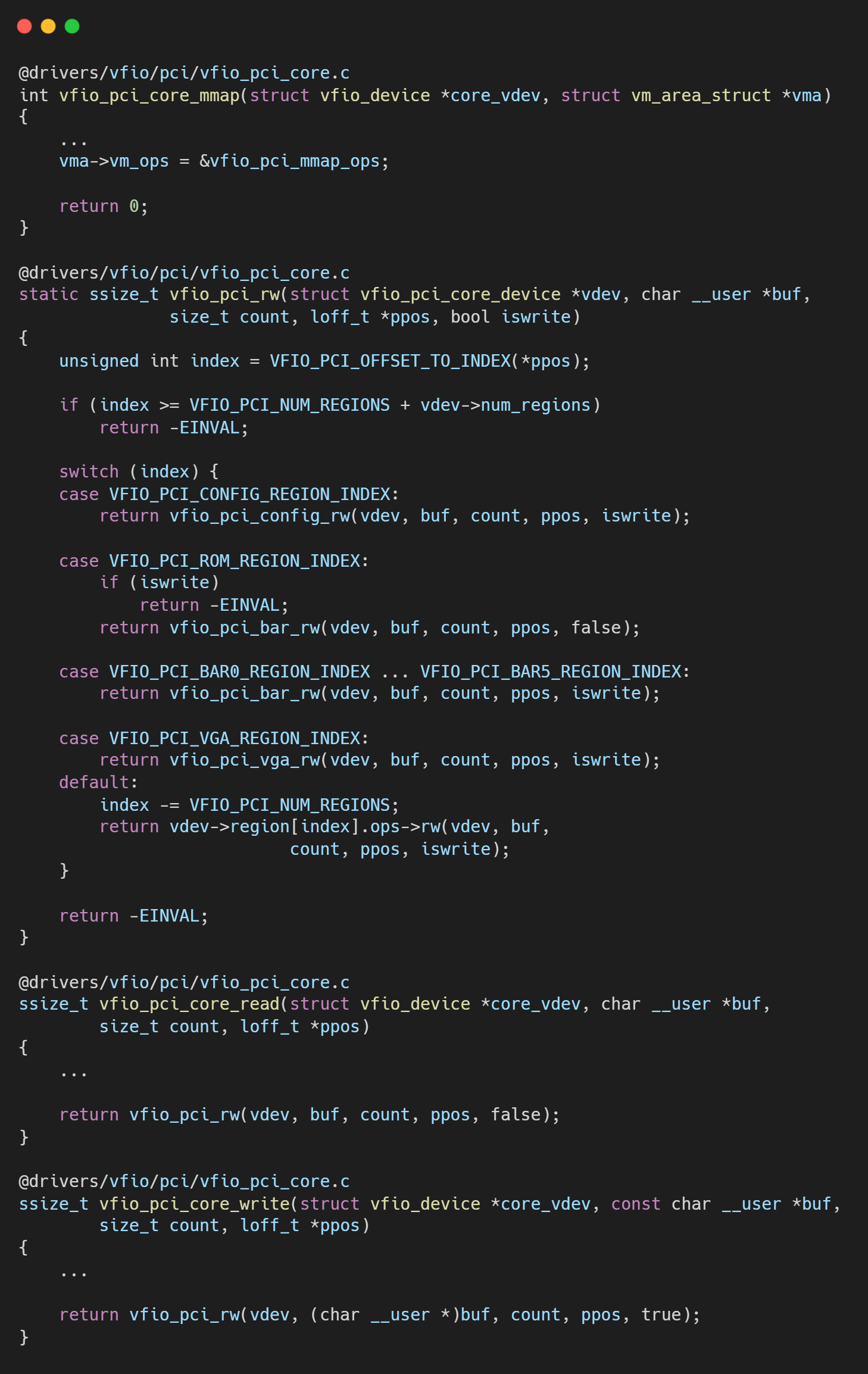

• mmap: 这是实现高性能MMIO（Memory-Mapped I/O）访问的关键。用户空间可以通过 mmap 系统调用，将设备的BAR空间直接映射到自己的虚拟地址空间。vfio_pci_core_mmap 会设置相应的VMA操作集（vma->vm_ops = &vfio_pci_mmap_ops），使得用户空间的读写操作可以绕过内核，像访问普通内存一样直接访问设备硬件，从而获得极高的性能。

• read/write: 对于无法或不适合 mmap 的区域（最典型的就是PCI配置空间），用户空间可以通过 read 和 write 系统调用来访问。vfio_pci_core_read/write 内部通过 vfio_pci_rw 函数，根据用户指定的Region索引，将请求分发到不同的处理函数：

  • VFIO_PCI_CONFIG_REGION_INDEX: 访问PCI配置空间，由 vfio_pci_config_rw 处理，它会访问之前缓存的 vconfig，实现了对配置空间的虚拟化访问。
  • VFIO_PCI_BARx_REGION_INDEX: 访问设备的MMIO或PIO空间，由 vfio_pci_bar_rw 处理。
  • VFIO_PCI_ROM_REGION_INDEX: 访问Option ROM。

总结

vfio-pci 驱动是VFIO框架的具体实现典范。它作为PCI总线的“代理人”，完美地执行了以下职责：

1. 设备生命周期管理: 通过标准的 pci_driver 接口，在设备绑定时完成初始化，并将其纳入VFIO的管理体系。
2. 资源抽象与发现: 通过一系列 ioctl 接口，将物理PCI设备的复杂资源（Region、IRQ）以标准化的方式呈现给用户空间。
3. 高性能数据通路: 利用 mmap 技术为设备的BAR空间提供了近乎裸金属性能的访问能力。
4. 灵活的中断虚拟化: 开创性地使用 eventfd 机制，构建了一条从硬件中断到用户空间通知的高效、灵活的通道，完美解决了中断注入虚拟机的难题。

综上所述，vfio-pci 不仅仅是一个驱动，更是现代虚拟化技术实现高性能、安全设备直通的核心基石。
